Modul de control BOS-A HVB 800V/160A-EU, Deye

Modulul de control Deye BOS-A HVB 800V/160A-EU (BOS-A-PDU-2) este elementul central de management pentru sistemele de stocare a energiei de înaltă tensiune (HV) din gama Deye BOS-A / V-TAC BOS-A. Acesta asigură comunicarea, protecția, coordonarea și controlul modulelor de baterii într-o configurație rack, gestionând atât încărcarea/descărcarea, cât și monitorizarea în timp real a sistemului.

Cu un domeniu de operare de 200–1000Vdc, un curent maxim de încărcare/descărcare de 160A, protecție IP20 și porturi de comunicare inteligente, modulul este ideal pentru aplicații industriale, comerciale și rezidențiale cu cerințe ridicate de performanță.

Parametri electrici

• Tensiune operare: 200–1000Vdc

• Curent maxim încărcare/descărcare: 160A

• Rating intrare DC: 12–29V / 4.15A

Temperaturi de operare

• Funcționare: –20°C … 65°C

• Protecție: IP20

Dimensiuni & greutate

• Dimensiuni: 632 × 572 × 142.2 mm

• Greutate: 21 kg

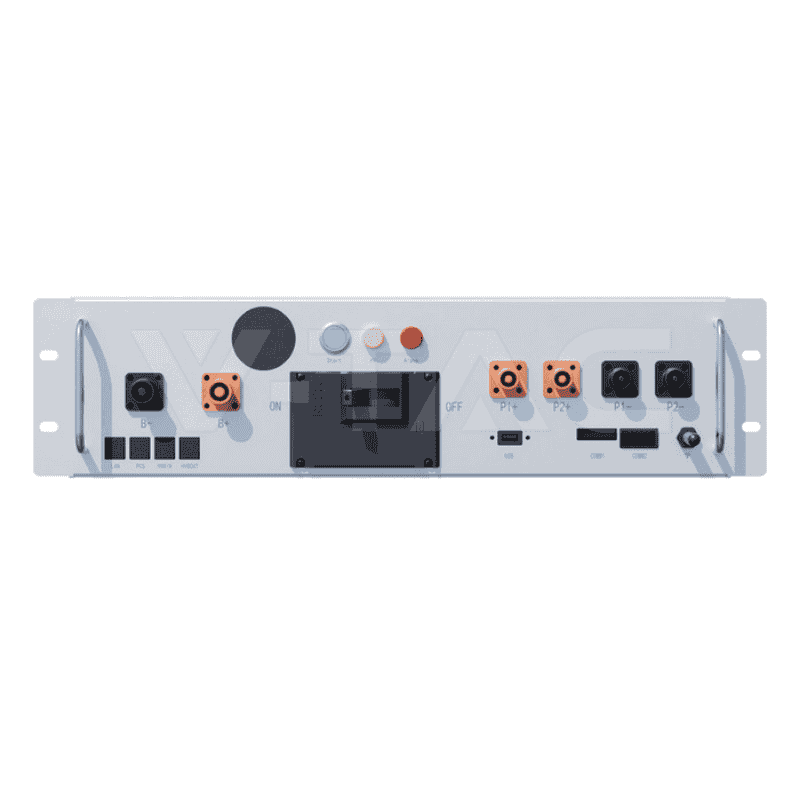

Interfață și semnalizare

Modulul include o interfață completă pentru monitorizare și control:

• Display screen: afișează SOC, avertizări și coduri de stare

• START: comutator intern 12V pentru pornire sistem

• HV light indicator: indicator tensiune înaltă (galben)

• ALARM indicator: avertizare erori sistem baterie (roșu)

Porturi și conexiuniConexiuni baterie:

• B+ – borna pozitivă baterie (roșu)

• B- – borna negativă baterie (negru)

Conexiuni PCS:

• PCS1+ / PCS1- – primul set conexiuni pozitive/negative

• PCS2+ / PCS2- – al doilea set conexiuni pozitive/negative

Comunicare & alimentare:

• COMM1 – comunicare + alimentare externă 12V

• COMM2 – comunicare suplimentară

• USB – upgrade software / port stocare
